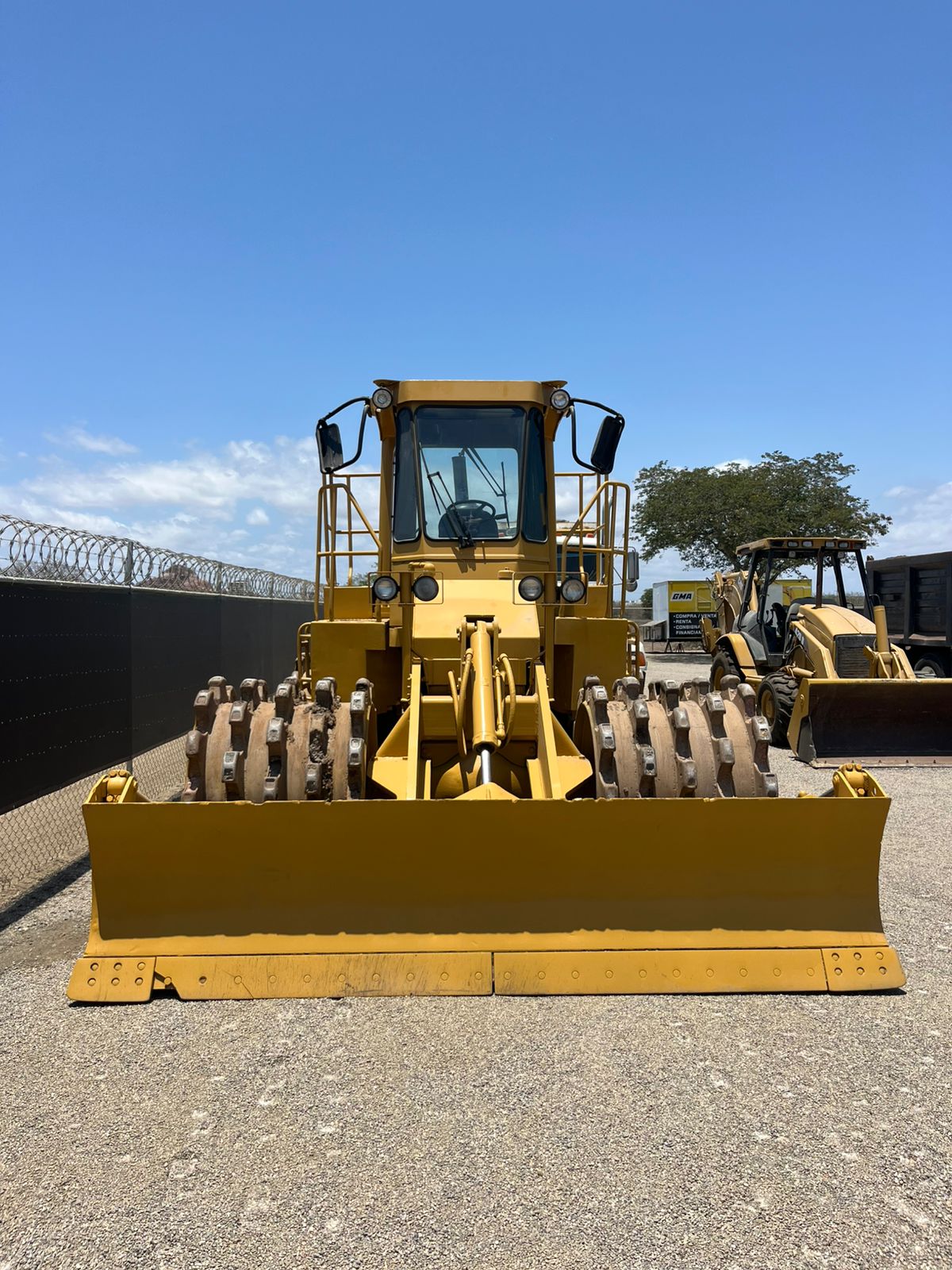

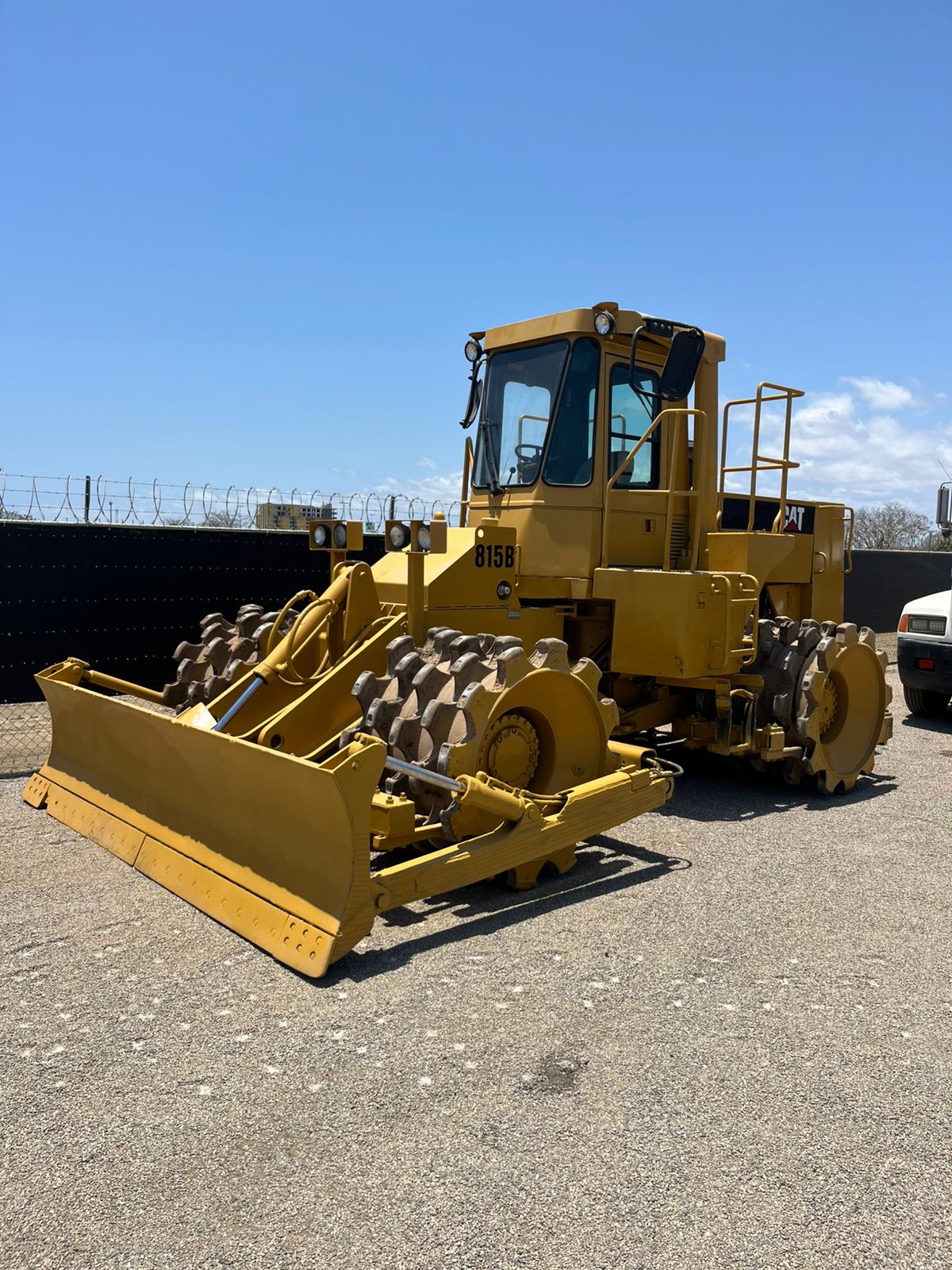

COMPACTADOR CATERPILLAR 815B (TIPO PATA DE CABRA)

🛠️ Ficha Técnica – Caterpillar 815B (Año 1986)

🔹 Datos Generales

• Marca: Caterpillar

• Modelo: 815B

• Año de fabricación: 1986

• Tipo de máquina: Compactador de suelos autopropulsado

• Configuración: Compactador de patas de cabra (sheepfoot)

• Aplicación: Compactación de suelos cohesivos en obras viales y rellenos

---

🔹 Motor

• Modelo: Caterpillar 3306 DIT

• Tipo: Diésel, 4 tiempos, 6 cilindros en línea, turboalimentado

• Potencia bruta: 170 hp (127 kW) @ 2,200 rpm

• Cilindrada: 10.5 litros (10500 cm³)

• Sistema de enfriamiento: Refrigerado por agua

• Filtro de aire: Tipo seco con indicador de restricción

---

🔹 Transmisión

• Tipo: Powershift (transmisión planetaria)

• Velocidades hacia adelante: 4

• Velocidades en reversa: 4

• Velocidad máxima (adelante): ~11.6 km/h

• Velocidad máxima (reversa): ~12.6 km/h

---

🔹 Sistema de Compactación

• Tipo: Compactación estática con ruedas de patas de cabra

• Cantidad de ruedas: 4 ruedas metálicas con patas soldadas

• Área de contacto por rueda: Aproximadamente 1.5 m²

• Presión sobre el suelo: Alta presión por pata para compactación profunda

• Sistema de limpiadores: Cuchillas limpiadoras ajustables entre patas

---

🔹 Dimensiones y Peso

• Peso operativo: 21,300 kg aprox.

• Longitud total: 5.98 m

• Ancho total: 2.76 m

• Altura total (con cabina): 3.39 m

• Distancia entre ejes: 3.00 m

• Altura libre al suelo: 0.50 m

---

🔹 Capacidades

• Tanque de combustible: 395 litros

• Sistema hidráulico: 68 litros

• Cárter del motor: 19 litros

• Sistema de enfriamiento: 45 litros

• Caja de transmisión: 38 litros

---

🔹 Cabina y Controles

• Tipo de cabina: Abierta o cerrada (opcional), con protección ROPS

• Visibilidad: 360° mejorada por diseño elevado del operador

• Instrumentación: Analógica, con indicadores de presión, temperatura y RPM

---

🔹 Sistema Hidráulico

• Tipo de bomba: Bomba de engranajes

• Presión máxima: 2,275 psi (15,700 kPa)

• Flujo de la bomba: 60 L/min (aprox.)

---

✅ Características Destacadas

• Estructura robusta para trabajos intensivos

• Alta tracción y capacidad de compactación en suelos difíciles

• Bajo mantenimiento con acceso simple a componentes

• Modelo confiable y probado en condiciones severas
